엔터프라이즈 인프라 환경에서 단일 메시지 브로커의 한계를 극복하기 위해 'Network of Brokers (NoB)' 아키텍처를 구성할 때, 인프라 엔지니어가 마주하는 가장 거대하고 단단한 장벽은 바로 보안 부서가 철통같이 관리하는 방화벽(Firewall)입니다.

클라이언트와 직접 맞닿아 있는 외부망(DMZ)의 브로커와, 핵심 비즈니스 로직을 처리하는 내부망(Internal Network)의 브로커를 연결하여 양방향으로 메시지를 주고받아야 하는 상황을 가정해 보겠습니다.

일반적인 네트워크 브릿지 설정만으로는 엄격한 방화벽 정책 앞에서 아키텍처가 완전히 붕괴될 수 있습니다. 이 가이드에서는 방화벽이 양방향 메시징 파이프라인을 어떻게 가로막는지 그 근본적인 원인을 해부하고, 이를 TCP 세션 레벨에서 우아하게 우회(Bypass)하는 duplex="true" 설정의 아키텍처적 마법을 상세히 분석합니다.

---

1. 단방향 브릿지(Simplex Bridge)와 방화벽의 딜레마

ActiveMQ의 <networkConnector>는 태생적으로 단방향(Unidirectional) 연결을 지향합니다.

A 브로커가 B 브로커로 메시지를 보내고 싶다면, A가 B의 포트(예: 61616)로 TCP 커넥션을 맺습니다. 반대로 B 브로커가 A 브로커로 메시지를 보내고 싶다면, 별도의 네트워크 커넥터를 하나 더 만들어 B가 A의 포트로 새로운 TCP 커넥션을 맺어야 합니다. 즉, 완벽한 양방향 통신을 위해서는 A->B, B->A 두 개의 독립적인 네트워크 파이프라인이 열려야 합니다.

[보안 규정과 아키텍처의 충돌]
일반적인 엔터프라이즈 보안 규정 상, 내부망(Internal)에서 외부망(DMZ)으로 나가는 아웃바운드(Outbound) 트래픽은 허용되지만, DMZ에서 내부망으로 직접 들어오는 인바운드(Inbound) 트래픽은 원천적으로 차단됩니다.
따라서 내부망 브로커(A)가 DMZ 브로커(B)에 접속하여 브릿지를 뚫는 것은 가능하지만, DMZ 브로커(B)가 내부망 브로커(A) 쪽으로 브릿지를 뚫으려 시도하면 방화벽에 막혀 TCP SYN 패킷이 드롭(Drop)됩니다. 결과적으로 내부망에서는 DMZ의 데이터를 가져올 수 있지만, DMZ로는 처리 결과를 돌려보낼 수 없는 반쪽짜리 비동기 아키텍처가 되어버립니다.

---

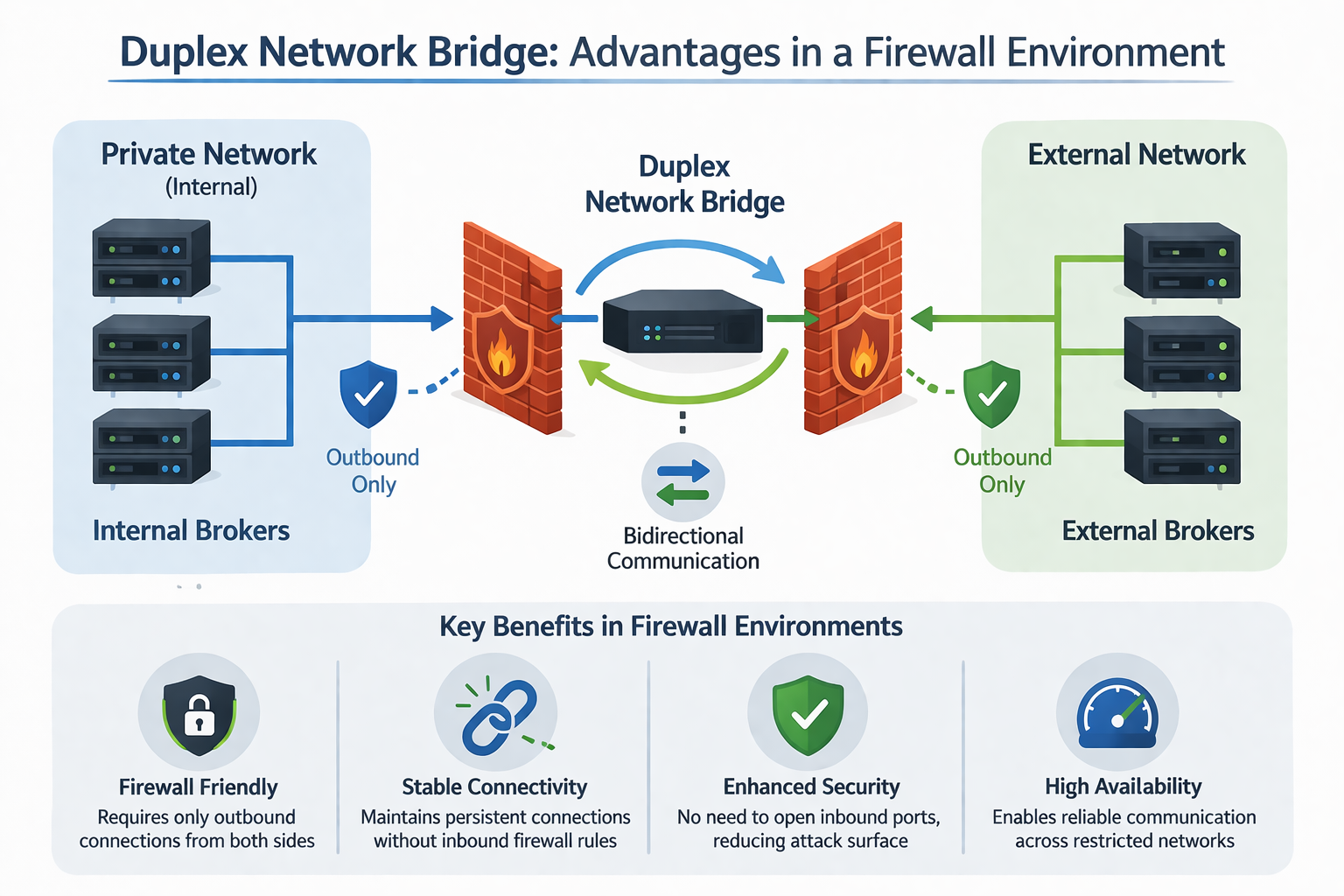

2. 혁신적인 돌파구: 'Duplex Network Bridge'의 동작 원리

이러한 방화벽의 철칙을 위반하지 않으면서도 완벽한 양방향 통신을 가능하게 만드는 스위치가 바로 duplex="true" (이중화 브릿지) 옵션입니다. 이 옵션은 네트워크 I/O의 패러다임을 완전히 뒤집습니다.

[TCP 세션(Session)의 재활용 메커니즘]
이 기능의 핵심은 "한 번 뚫린 TCP 커넥션 터널을 양방향 차선으로 재활용한다"는 것입니다.

1. 단일 아웃바운드 연결: 방화벽 정책에 따라 연결이 허용된 내부망 브로커(A)가 DMZ 브로커(B)를 향해 <networkConnector>를 구동하여 아웃바운드 연결을 맺습니다.
2. Duplex Handshake: 연결이 수립될 때, 내부망 브로커(A)는 DMZ 브로커(B)에게 "나는 Duplex 모드로 접근했다"라는 특수한 프로토콜 핸드셰이크를 보냅니다.
3. 역방향 파이프라인의 논리적 생성: DMZ 브로커(B)는 이 신호를 받는 순간, 자신이 A 브로커로 향하는 별도의 커넥션을 뚫지 않습니다. 대신, A 브로커가 뚫고 들어온 바로 그 TCP 소켓(Socket) 객체를 메모리에서 가로채어, 역방향(B->A)으로 메시지를 전송하는 내부 브릿지 인스턴스를 논리적으로 생성해 버립니다.

방화벽 입장에서는 내부망에서 외부망으로 나간 정상적인 'ESTABLISHED' 상태의 세션 위에서 통신이 오가는 것일 뿐이므로, B가 A에게 전송하는 응답 패킷을 전혀 차단하지 않습니다. 보안 정책을 100% 준수하면서도 인프라 아키텍트가 원하는 완벽한 양방향(Bidirectional) 메시지 고속도로가 완성되는 순간입니다.

---

3. 방화벽 환경에서 Duplex Bridge가 제공하는 3대 아키텍처 이점

단순히 통신이 된다는 것을 넘어, 이 아키텍처는 인프라 운영과 보안 관리에 압도적인 이점을 제공합니다.

A. 방화벽 정책 개방(Rule Opening)의 극단적 최소화
보안 부서에 방화벽 정책 개방(Any to Any, 혹은 특정 포트 오픈)을 요청하는 것은 매우 고통스러운 과정입니다. Duplex 브릿지를 사용하면 DMZ 서버에서 내부망으로 들어오는 위험한 인바운드 정책을 단 하나도 뚫어줄 필요가 없습니다. 오직 내부망에서 DMZ로 향하는 단 하나의 아웃바운드 61616 포트만 열려있으면 모든 토폴로지 구성이 끝납니다. 이는 보안 감사(Audit) 관점에서 가장 환영받는 무결점 아키텍처입니다.

B. 동적 IP 환경(Cloud/Container)에서의 관리 편의성
DMZ 환경의 브로커(Hub) 입장에서는 누가 자신에게 연결할지 IP 주소를 미리 알 필요가 전혀 없습니다. 내부망에 있는 수십 대의 브로커(Spoke)들이 동적으로 컨테이너 기반으로 확장(Scale-out)되더라도, 각 내부망 브로커들이 스스로 DMZ 브로커의 IP를 찌르며 Duplex 브릿지를 형성합니다.
즉, 설정 파일(activemq.xml)을 관리할 때 접속을 받아주는 중앙의 DMZ 브로커는 아무런 브릿지 설정을 가질 필요가 없고, 접속을 시도하는 내부망 브로커 단에만 설정을 모아둘 수 있어 중앙 집중화된 인프라 관리가 가능해집니다.

C. Hub-and-Spoke 토폴로지의 손쉬운 구현
이 기능은 본사(Hub)와 여러 지사(Spoke) 간의 네트워크 망을 구축할 때 가장 빛을 발합니다. 지사 환경(방화벽 내부)에서 본사의 고정 IP로 Duplex 브릿지를 연결하기만 하면, 본사에서는 각 지사로 명령(Command) 메시지를 내보내고, 지사에서는 본사로 결과(Event) 메시지를 쏘아 올리는 완벽한 중앙 통제형 파이프라인을 구축할 수 있습니다.

---

4. 설정 방법 및 운영 시 주의사항 (Best Practices)

구현 방법은 놀라울 정도로 단순합니다. 접속을 주도하는 브로커(방화벽 안쪽에 있는 브로커)의 설정 파일에 다음 한 줄을 추가합니다.

<networkConnectors>
    <networkConnector name="duplex-bridge"
                      uri="static:(tcp://10.0.0.1:61616)"
                      duplex="true"/>
</networkConnectors>

하지만 이 마법 같은 설정에도 치명적인 아킬레스건이 존재합니다. 바로 '유령 커넥션(Half-Open Connection)'의 위험성입니다.

• 네트워크 장비의 간섭: 방화벽(L4/L7 스위치 등) 장비들은 일반적으로 TCP 세션 위로 일정 시간 동안 패킷이 흐르지 않으면(Idle 상태), 보안을 위해 해당 세션을 강제로 끊어버립니다(Drop).
• 인지 실패 현상: 방화벽이 세션을 조용히 끊어버렸음에도 불구하고, 브로커 A와 B는 자신들의 운영체제 소켓이 여전히 살아있는 줄 알고 끊어진 허공을 향해 메시지를 계속 밀어 넣는 대장애가 발생할 수 있습니다.
• 방어 튜닝 (InactivityMonitor): 이를 방어하기 위해 Duplex 연결을 맺을 때는 반드시 URI 수준에서 하트비트(Heartbeat) 파라미터를 타이트하게 조율해야 합니다. 양쪽 브로커가 주기적으로 KeepAliveInfo 패킷을 교환하여 방화벽의 세션 만료 타이머를 지속적으로 초기화하고, 연결 단절 시 즉각적으로 재연결 루프를 돌 수 있도록 브로커의 통신 프로토콜 파라미터(wireFormat.maxInactivityDuration)를 인프라 환경에 맞게 조율하는 것이 필수적입니다.

결론적으로 'Duplex Network Bridge'는 방화벽이라는 물리적/논리적 제약을 소프트웨어 아키텍처의 영리함으로 돌파한 브로커 네트워크 기술의 결정체입니다. 보안 부서의 엄격한 인바운드 차단 원칙을 100% 준수하면서도, 비즈니스 레이어에서는 자유로운 양방향 데이터 고속도로를 누릴 수 있는 이 강력한 무기를 인프라 토폴로지 설계에 적극적으로 활용하시기 바랍니다.
